BC7277 9位(72段)LED数码管显示及16键键盘驱动芯片
千片价￥3.70
无需外接驱动电路，即可驱动9位数码管显示(或者72个独立LED)。该芯片支持16进制译码显示，只需写入数值，即可显示0～F的字符，无需用户编写译码表。译码显示不影响小数点段，便于将不使用的小数点用作指示灯，编程时无需特殊考虑。支持按位闪烁和单独LED闪烁，闪烁功能只需一个指令，无需CPU参与。
BC7277同时提供16键键盘接口，支持组合按键和长按键，可满足各种应用的需要。
提供BC727X芯片驱动库，用户可以用10行以内代码实现包括10进制显示、16进制显示、浮点数显示，普通单键、组合键、长按键，以及长时间无按键检测在内的全功能显示和键盘功能。驱动库使用步骤：
- “include”驱动库头文件
- 提供SPI口操作函数(硬件或软件模拟均可)
- 调用库函数实现显示和全功能键盘功能
BC7277特点：
- 无需外围器件
- 标准SPI接口，可以利用单片机硬件接口资源
- 有2线/3线(带片选)/4线连接方式可选
- 可以译码显示，也可以直接写入显示寄存器，显示任意字型
- 支持段寻址，可以单独控制任意显示段(LED)的开/关
- 9位均可闪烁显示
- 前64个LED可单独闪烁
- 闪烁速度可调
- 键盘接口可支持组合键和长按键
- 与其它BC727X系列芯片代码兼容，更换芯片无需更改程序
- 2.7-5.5V工作电压
- SSOP24小体积封装
建议零售价：
- 1000+ ￥3.70
- 100-999片 ￥4.20
- 50-99片 ￥4.99
- 10-49片 ￥5.99
- 1-9片 ￥7.99
(附赠直插转换板，免费顺丰邮寄)
相关下载
| 资料名称 | 下载 |
| BC7277 技术手册 | |
| BC727x系列芯片驱动库 技术手册 | |
| BC727x系列芯片驱动库V5.0 (2024-08-28，含源码及例程，10行以内代码实现显示和全功能键盘) | |
| BC727X 芯片示例程序 (使用驱动库V5.0，硬件及软件模拟SPI，使用及不使用中断。STM32，STC8G两种代码。详情内见ReadMe.txt文件) | |
| BC7277 演示测试板电路图 | |
| BC727x USB转SPI 控制板电路图 | |
| BC727x演示及测试软件电脑版，无需安装，无需驱动 |
相关产品
BC727x调试利器，USB转SPI BC727x专用控制板。
USB-HID接口，无需安装驱动程序，解压后即可运行。配合我公司演示测试软件，可以运行多种测试程序演示BC727x系列各型号功能。
- 可发送任意单条用户自定义指令，用以测试各指令执行的效果。
- 在电脑上实时显示用户板键盘状态。
- 可通过片选同时控制两块BC727x电路，两边同时运行不同程序。
- 可选择由USB供电或用户板供电。电压3.3-5.0V
典型应用：
1. 用来调试用户电路板，验证硬件。
2. 和各芯片演示、测试电路板共同使用，了解各种功能及指令效果。
零售价￥25.00

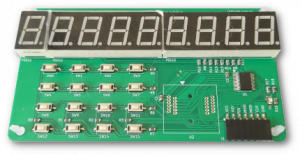

BC7277演示板，包含BC7277芯片和9位数码管显示及16键键盘的标准电路和KEY引脚状态指示灯。
如果做好电路发现无法工作，往往一时难以判断是硬件还是软件部分的问题，借助演示板调试用户软件，可排除不必要的来自硬件故障的干扰。
零售价￥25.00

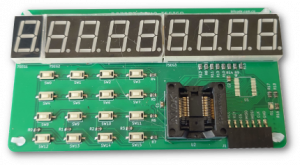

BC7277测试板，与上面演示板相同，但使用可更换芯片的SSOP测试座，适用于对芯片有测试需求的用户。
零售价￥55.00（不含BC7277芯片）

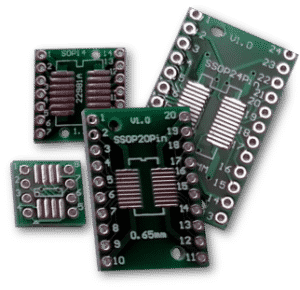

SMD-DIP转换板。方便您对样品进行测试，每位免费样品申请者可随芯片获赠一片相应转换板。
- 非卖品，随免费样品赠送
